افت فشار آب در طبقات بالایی ساختمانهای مسکونی و تجاری، یکی از رایج‌ترین معضلات تاسیساتی است. بسیاری از افراد تصور می‌کنند خرید و قرار دادن یک پمپ در مسیر لوله به تنهایی این مشکل را حل می‌کند؛ در حالی که نصب اصولی سیستم پمپاژ نه تنها فشار آب را در تمامی طبقات به تعادل می‌رساند، بلکه استهلاک تجهیزات را به شدت کاهش داده و از خرابی زودرس الکتروموتور جلوگیری می‌کند. در این مقاله، یک راهنمای عملی، فنی و گام‌به‌گام برای نصب استاندارد این تجهیزات ارائه می‌دهیم.
پیش‌نیازهای فنی پیش از نصب پمپ آب
پیش از دست به آچار شدن، شناخت قطعات و انجام محاسبات اولیه برای داشتن یک شبکه آبرسانی بی‌نقص الزامی است.
بررسی ساختار و اجزای تشکیل‌دهنده سیستم پمپاژ
یک سیستم استاندارد تنها از یک پمپ تشکیل نشده است. اجزای تشکیل‌دهنده سیستم پمپاژ شامل موارد زیر است:
- پمپ آب: قلب تپنده سیستم که وظیفه مکش و دهش سیال را بر عهده دارد.
- مخزن ذخیره (پلی‌اتیلن): منبعی برای ذخیره آب شهری پیش از ورود به پمپ تا از مکش مستقیم و ایجاد فشار منفی جلوگیری شود.
- منبع تحت فشار: مخزنی حاوی تیوپ آب و هوای فشرده که وظیفه تامین آب در مصارف کم (مثل باز کردن کوتاه شیر آب) را دارد تا پمپ مکرراً روشن نشود.
- کلید اتوماتیک (پرشر سوئیچ): قطعه‌ای الکترومکانیکی برای فرمان قطع و وصل به پمپ بر اساس افت یا افزایش فشار خط.
- پنج‌راهی برنجی و مانومتر: رابطی برای اتصال کلید اتوماتیک، مانومتر (فشارسنج) و مخزن تحت فشار به خروجی پمپ.
محاسبه هد و دبی (انتخاب پمپ مناسب)
پیش از اقدام به لولهکشی، باید از تناسب توان دستگاه با نیاز ساختمان مطمئن شوید. برای محاسبه سرانگشتی «هد» (ارتفاع پمپاژ)، ارتفاع بالاترین شیر آب ساختمان را محاسبه کرده و به اضافه افت فشار مسیر لوله‌ها (حدود ۱۰ الی ۱۵ متر) کنید. برای «دبی» نیز میزان مصرف همزمان شیرها در نظر گرفته می‌شود. معمولاً برای یک ساختمان یک طبقه، پمپ نیماسب و برای آپارتمان‌های ۳ الی ۴ طبقه، پمپ‌های یک‌اسب جتی یا بشقابی استفاده می‌شود. (برای مشاهده مدل‌ها، اطلاع از قیمت و خرید پمپ آب مناسبِ ساختمان خود، می‌توانید به دسته‌بندی مربوطه در فروشگاه علمایی مراجعه کنید).

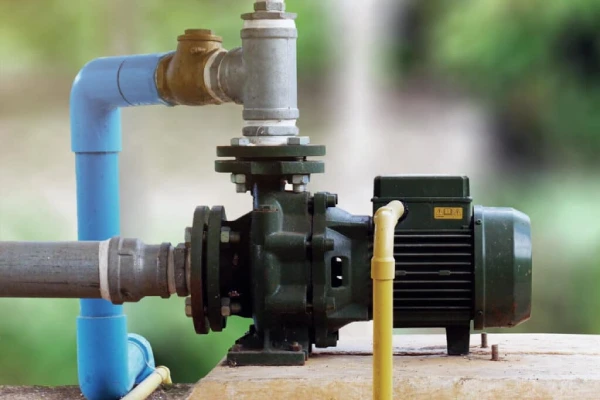

طریقه نصب پمپ آب و مخزن (آموزش مرحله‌به‌مرحله)
پس از انتخاب قطعات، مراحل اجرایی کار آغاز می‌شود. برای اجرای این بخش به ابزارهایی نظیر اتو لوله کشی (برای لوله‌های سبز یا سفید)، نوار تفلون، و انواع آچار (مانند آچار شلاقی و فرانسه) از مجموعه ابزار آلات دستی نیاز خواهید داشت.
گام اول: آماده‌سازی سطح و نصب لرزه‌گیر
پمپ باید در پایین‌ترین سطح نسبت به مخزن ذخیره و در محیطی خشک و سرپوشیده نصب شود. سطح زیر دستگاه باید کاملاً تراز باشد. حتماً از شاسی فلزی یا لرزه‌گیر پمپ (پایه‌های لاستیکی فشرده) در زیر پایه‌ها استفاده کنید. این کار ارتعاشات موتور را مهار کرده و از انتقال صدای آزاردهنده به طبقات جلوگیری می‌کند.
گام دوم: پیاده‌سازی نقشه لوله کشی پمپ آب خانگی
رعایت نقشه لوله کشی پمپ آب خانگی تضمین‌کننده عملکرد صحیح مدار است. مسیر استاندارد به این شکل است:
- آب شهری ابتدا از طریق یک شیر شناور (فلوتر) وارد مخزن ذخیره می‌شود.
- خروجی پایین مخزن ذخیره، با سایز لوله‌ای برابر یا بزرگتر از ورودی پمپ، به دستگاه متصل می‌شود (حتماً در این مسیر یک شیر فلکه برای مواقع تعمیرات نصب کنید).
- آب از پمپ خارج شده و وارد شبکه لولهکشی ساختمان می‌شود (در مسیر خروجی نیز یک شیر فلکه مجزا تعبیه کنید).
نکته فنی: تعبیه یک مسیر «بای‌پس» (Bypass) موازی با پمپ، به شما کمک می‌کند تا در زمان قطعی برق یا خرابی پمپ، آب شهری مستقیماً و با فشار طبیعی خود وارد ساختمان شود.
گام سوم: نصب شیر خودکار (شیر یک‌طرفه)
مهم‌ترین قطعه در خروجی پمپ، شیر خودکار (شیر یک‌طرفه) است. این شیر باید بلافاصله بعد از خروجی پمپ (و قبل از پنج‌راهی) نصب شود. دلیل استفاده از شیر یک‌طرفه، جلوگیری از برگشت وزن ستون آبِ داخل لوله‌های ساختمان به روی پروانه پمپ در زمان خاموشی دستگاه است. عدم نصب این قطعه باعث چرخش برعکس پروانه (Back-spin) و سوختن سریع الکتروموتور می‌شود.
گام چهارم: نصب منبع تحت فشار و کلید اتوماتیک
پنج‌راهی برنجی را به خروجی سیستم (بعد از شیر یک‌طرفه) متصل کنید. نصب منبع تحت فشار در قسمت بالای پنج‌راهی انجام می‌شود. کلید اتوماتیک و مانومتر را نیز با استفاده از نوار تفلون به پورت‌های کوچک‌ترِ پنج‌راهی پیچ کنید. تمامی اتصالات باید کاملاً آب‌بندی شوند تا سیستم دچار افت فشار کاذب نگردد.
نصب پمپ آب بدون مخزن: چرا این روش استاندارد نیست؟
بسیاری از افراد برای کاهش هزینه‌ها اقدام به نصب پمپ آب بدون مخزن (اتصال مستقیم مکش پمپ به لوله آب شهری) می‌کنند. این کار از نظر قانونی توسط سازمان آب و فاضلاب تخلف محسوب می‌شود و جریمه در پی دارد. از نظر فنی، مکش مستقیم باعث ایجاد فشار منفی در شبکه شهری شده و گل‌ولای یا آلودگی‌های احتمالی را به داخل لوله‌های ساختمان می‌کشد. همچنین، در ساعات اوج مصرف که آب لوله شهری کم است، پمپ خشک کار کرده و پدیده کاویتاسیون (خوردگی پروانه بر اثر حباب‌های هوا) و سوختن سیل مکانیکی رخ می‌دهد.
راه‌اندازی اولیه و تنظیمات نهایی پمپ آب
پس از اتمام لولهکشی، دستگاه آماده روشن شدن است، اما پیش از اتصال برق باید دو مرحله حیاتی زیر را انجام دهید.
نحوه هواگیری پمپ آب
هیچ‌گاه پمپ را به صورت خشک استارت نزنید. برای هواگیری پمپ آب، پیچ برنجی کوچکی که روی کلگی (بدنه حلزونی) پمپ قرار دارد را با پیچ‌گوشتی یا آچار باز کنید. از طریق این مجرا، داخل محفظه را از آب پر کنید تا جایی که تمام حباب‌های هوا خارج شده و آب به صورت یکدست سرریز کند. سپس پیچ را محکم ببندید. اکنون دستگاه آماده استارت است.
طریقه تنظیم کلید اتوماتیک پمپ
برای تنظیم کلید اتوماتیک پمپ، درپوش پلاستیکی آن را بردارید. زیر درپوش دو پیچ فنردار (یک فنر بزرگ و یک فنر کوچک) مشاهده می‌کنید:
- پیچ بزرگ (فنر اصلی): برای تنظیم فشار استارت (روشن شدن) پمپ است. سفت کردن آن، فشار استارت را بالا میبرد.
- پیچ کوچک (دلتا): دامنه اختلاف بین روشن و خاموش شدن (Cut-out) را تعیین می‌کند.
معمولاً برای مصارف خانگی، کلید را طوری تنظیم می‌کنند که پمپ روی فشار ۲ بار روشن و روی حدود ۴ بار خاموش شود (این مقادیر روی مانومتر قابل مشاهده است).
خطاهای رایج پس از نصب پمپ آب
پس از راه‌اندازی، ممکن است با علائم زیر مواجه شوید که نیاز به عیب‌یابی دارند:
- یکسره کار کردن پمپ: نشان‌دهنده نشتی در شبکه لولهکشی ساختمان، تنظیم نبودن کلید اتوماتیک (فشار استپ بالاتر از توان پمپ تنظیم شده است) یا خرابی شیر یک‌طرفه است.
- روشن و خاموش شدن مکرر (تکان خوردن عقربه مانومتر): این حالت به پدیده “Hunting” معروف است و مستقیماً به سوراخ شدن تیوپ داخل منبع تحت فشار یا تخلیه شدن بادِ آن برمی‌گردد.
- افت ناگهانی فشار با وجود کارکرد پمپ: معمولاً به دلیل گرفتگی پروانه با ذرات معلق، نیاز به هواگیری مجدد، یا رسوب‌گرفتگی لوله‌ها رخ می‌دهد.
سوالات متداول
۱. آیا نصب پمپ آب مستقیماً روی لوله آب شهری مجاز است؟
خیر، این کار هم از نظر قانونی ممنوع است و هم باعث خرابی زودرس پمپ می‌شود.
۲. پمپ آب خانگی نیماسب برای ساختمان چند طبقه مناسب است؟
معمولاً برای ساختمانهای یک طبقه یا ویلایی با متراژ متوسط.
۳. علت روشن و خاموش شدن مداوم پمپ آب پس از نصب چیست؟
خرابی تیوپ منبع تحت فشار، تنظیم نبودن کلید اتوماتیک یا نشتی در شبکه لولهکشی ساختمان.
۴. نصب پمپ آب چقدر زمان میبرد؟
بسته به نیاز به تغییرات لولهکشی و نصب مخزن، بین ۲ تا ۵ ساعت متغیر است.
۵. چگونه پمپ آب را هواگیری کنیم؟
با باز کردن پیچ برنجی هواگیری روی کلگی پمپ، پر کردن محفظه از آب تا زمان خروج حباب‌ها و بستن مجدد آن.
