اجرای دقیق و استاندارد تاسیسات توکار در پروژههای عمرانی مدرن، نیازمند ابزارهای تخصصی و مهندسیشده است. در گذشته، تکنسینها برای ایجاد مسیر عبور لولهها و کابلها از روشهای سنتی مانند قلم و چکش یا چکشهای تخریب استفاده میکردند که علاوه بر اتلاف زمان، موجب آسیب به ساختار دیوار و ایجاد ترکهای ناخواسته میشد.
امروزه با ارتقای استانداردهای ساختوساز، دقت و سرعت عمل حرف اول را میزند. تجهیزات برشی مدرن به گونهای طراحی شدهاند که با ایجاد کمترین تنش در سازه، دقیقترین برشها را ایجاد کنند. این ابزارها به پیمانکاران اجازه میدهند تا شبکههای برق و تاسیسات مکانیکی را با رعایت کامل الزامات نظام مهندسی پیادهسازی کنند.
در این میان، دستگاه شیارزن به عنوان یک ابزار حیاتی و جایگزین قطعی روشهای مخرب سنتی شناخته میشود. این دستگاه با مکانیزم برش چرخشی خود، مسیرهای کاملاً موازی و همعمق را برای جایگذاری تاسیسات فراهم میکند و راندمان کاری را در فاز نازککاری و تاسیسات ساختمان به شدت افزایش میدهد.
دستگاه شیارزن چیست و چه کاربردی دارد؟

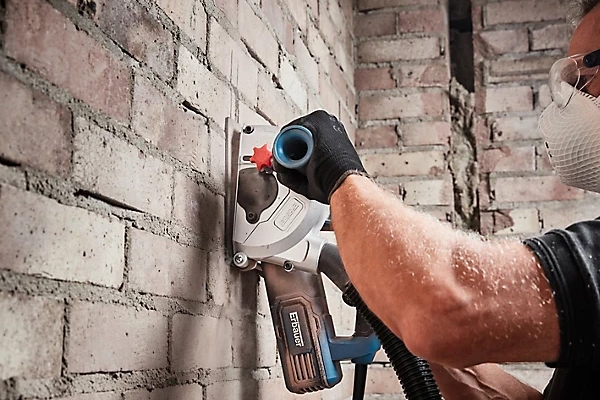

دستگاه شیارزن (Wall Chaser) یک ابزار برقی تخصصی در صنعت ساختمان است که برای ایجاد برشهای خطی، شیارهای هماندازه و کانالهای دقیق روی سطوح سخت مانند دیوارهای گچی، سیمانی، آجری و بتنی طراحی شده است. مکانیزم اصلی این دستگاه مبتنی بر چرخش پرسرعت یک یا چند تیغه دیسکی (صفحه برش) است که مواد سطح را ساییده و یک مسیر توخالی ایجاد میکند.
کاربرد شیارزن به طور عمده در دو بخش خلاصه میشود:
- تاسیسات الکتریکی: ایجاد شیار برای جایگذاری لولههای خرطومی، کابلهای برق، قوطیهای کلید و پریز و شبکههای جریان ضعیف (شبکه، آنتن، اعلام حریق).
- تاسیسات مکانیکی: ایجاد کانالهای عمیقتر برای عبور لولههای آب سرد و گرم، لولههای شوفاژ، توکار کردن لولههای اسپلیت و سیستمهای فاضلاب سایز کوچک.
با استفاده از این ابزار، عمق و عرض شیار کاملاً یکدست درآمده و پس از جایگذاری لوله یا کابل، فرآیند گچوخاک و پوشش نهایی با بالاترین کیفیت و بدون برجستگی انجام میشود.
اجزای تشکیلدهنده دستگاه شیار کن
یک شیارزن برقی استاندارد از تلفیق قطعات مکانیکی و الکترونیکی متعددی تشکیل شده است که هماهنگی آنها ضامن برش دقیق و ایمن است:
- موتور الکتریکی (آرمیچر و بالشتک): قلب تپنده دستگاه که نیروی محرکه لازم برای چرخش تیغهها را تامین میکند. موتورهای شیارزن معمولاً توان بالایی (بین ۱۵۰۰ تا ۳۰۰۰ وات) دارند تا در برابر مقاومت مصالح ساختمانی دچار افت دور نشوند.
- گیربکس صنعتی: مجموعهای از دندهها که وظیفه انتقال نیرو از آرمیچر به شفت (محور) دستگاه و تنظیم سرعت چرخش تیغهها را بر عهده دارند.
- گارد محافظ و کفی (Base Plate): یک محفظه فلزی (معمولاً از جنس آلومینیوم دایکاست) که علاوه بر محافظت از کاربر در برابر پرتاب ذرات، دارای غلتکهایی برای حرکت روان روی دیوار است. کفی دستگاه امکان تنظیم عمق برش را فراهم میکند.
- فلنجها و اسپیسرها (فاصلهاندازها): قطعاتی که بین تیغهها قرار میگیرند تا عرض دقیق شیار را بر اساس سایز لوله تنظیم کنند.
- پورت خروجی گرد و غبار: یکی از مهمترین اجزای شیارزن برقی است. به دلیل حجم بالای خاک تولید شده هنگام برش مصالح، اتصال شیارزن به جاروبرقی صنعتی (جاروبرقی کارگاهی) از طریق این پورت الزامی است. این کار علاوه بر حفظ سلامت تنفسی کاربر، از ورود گرد و غبار به موتور دستگاه و استهلاک زودرس آن جلوگیری میکند.
انواع دستگاه شیارزن بر اساس مکانیزم عملکرد
دستگاههای شیارزن بر اساس تعداد تیغههایی که به صورت همزمان پشتیبانی میکنند، به دو دسته اصلی تقسیم میشوند. انتخاب نوع دستگاه مستقیماً به ابعاد پروژه و نوع تاسیسات بستگی دارد.
شیارزن تک تیغ
شیارزن تک تیغ از نظر ظاهری شباهت زیادی به اره دیسکی دارد و در هر بار عبور، تنها یک خط برش ایجاد میکند.
- کاربرد اصلی: این مدل بیشتر برای پروژههای سبکتر، کابلکشی برق مستقیم و ایجاد برشهای باریک استفاده میشود.
- نحوه عملکرد: کاربر باید دو خط موازی را با فاصله مشخص روی دیوار برش دهد و سپس با استفاده از قلم و چکش یا دریل بتنکن، مصالح بین دو خط را تخلیه کند.
شیارزن دو تیغ و چند تیغ
این دستگاهها دارای شفت بلندتری هستند که امکان نصب دو تا شش تیغه دیاموند (الماسه) را به صورت همزمان فراهم میکند.
- امکان تنظیم فاصله تیغهها: با قرار دادن واشرهای فاصلهانداز (اسپیسر) بین تیغهها، کاربر میتواند عرض شیار را متناسب با قطر لولههای آب یا دستهکابلها تنظیم کند.
- کاربرد اصلی: ایدهآل برای لولهکشی آب، مسیرهای عریض و پروژههای وسیع ساختمانی. مدلهای چند تیغ (مثلاً ۵ تیغ) معمولاً مصالح بین شیار را نیز تا حد زیادی خرد میکنند و نیازی به تخلیه دستی سنگین ندارند.
تفاوت شیارزن و مینی فرز در پروژههای ساختمانی
بسیاری از افراد به اشتباه از مینیفرز با تیغه گرانیتبر برای ایجاد شیار استفاده میکنند. در جدول زیر تفاوت شیارزن و مینی فرز از نظر فنی بررسی شده است:
| ویژگی فنی | دستگاه شیارزن برقی | دستگاه مینی فرز |
| ایمنی کاربری | بسیار بالا (دارای گارد بسته و کنترل دو دستی) | پایین (خطر بالای پسزدن یا Kickback روی دیوار) |
| دقت برش موازی | ۱۰۰٪ دقیق (نصب همزمان دو تیغه روی یک محور) | پایین (نیاز به دو بار برش دستی خطوط) |
| کنترل گرد و غبار | دارای پورت استاندارد برای اتصال به مکنده صنعتی | فاقد سیستم جمعآوری خاک (پراکندگی شدید غبار) |
| قابلیت تنظیم عمق و عرض | دارای درجهبندی دقیق و اسپیسرهای تنظیم عرض | فاقد سیستم تنظیم عمق (متکی به خطای دست کاربر) |
| سرعت اجرای کار | بسیار بالا (یک مرحلهای در مدلهای دوتیغ) | پایین و زمانبر |
اصول ایمنی و نحوه کار با دستگاه شیارزن
نحوه کار با دستگاه شیارزن نیازمند رعایت دقیق اصول ایمنی و کارگاهی است تا از آسیب به کاربر و دستگاه جلوگیری شود:
- بررسی نقشه تاسیسات (اسکن دیوار): پیش از شروع کار، حتماً با استفاده از ردیابهای دیجیتال (دیوار اسکنر)، مسیر را بررسی کنید تا از عدم وجود کابلهای برق زنده، لولههای گاز یا آرماتورهای فلزی پنهان اطمینان حاصل شود.
- تجهیزات ایمنی فردی (PPE): استفاده از عینک محافظ ضدضربه، ماسک تنفسی فیلتردار و گوشی ایمنی کاملاً الزامی است.
- جهت حرکت دستگاه: همیشه دستگاه را از بالا به سمت پایین دیوار حرکت دهید. وزن دستگاه در این حالت به پیشروی برش کمک میکند و کنترل ابزار بسیار راحتتر و ایمنتر است.
- استفاده از تیغه مناسب: برای دیوارهای آجری و سیمانی از دیسکهای الماسه استاندارد استفاده کنید و در صورت برخورد با بتن مسلح، از تیغههای مخصوص بتن استفاده نمایید.
- اتصال مکنده: قبل از روشن کردن دستگاه، خرطومی مکنده صنعتی را به پورت خروجی متصل کرده و از مکش صحیح آن مطمئن شوید.
سوالات متداول
۱. دستگاه شیارزن چیست و چه تفاوتی با چکش تخریب دارد؟
شیارزن ابزاری برای ایجاد برشهای خطی، منظم و همعمق با استفاده از تیغههای چرخان است، در حالی که چکش تخریب با ضربات پیدرپی مصالح را خرد میکند. شیارزن دقت بسیار بالایی دارد و آسیبی به بافت کلی دیوار وارد نمیکند، اما چکش تخریب باعث ایجاد ترک و تخریب بینظم میشود.
۲. آیا میتوان از شیارزن برقی برای دیوارهای بتنی مسلح استفاده کرد؟
بله، اما نیازمند دستگاهی با توان موتور بسیار بالا (صنعتی) و استفاده از تیغههای الماسه مخصوص بتن مسلح است. با این حال، باید مراقب باشید که شیارزنی در سازههای بتنی منجر به برش آرماتورهای اصلی و افت مقاومت سازه نشود.
۳. برای لولهکشی آب ساختمان، شیارزن تک تیغ مناسبتر است یا دو تیغ؟
شیارزن دو تیغ (یا چند تیغ) به دلیل قابلیت تنظیم عرض برش، برای لولهکشی آب بسیار مناسبتر است. این دستگاه مسیر کاملاً یکدستی را در یک مرحله ایجاد میکند که لوله به راحتی در آن قرار میگیرد.
۴. علت استفاده از جاروبرقی صنعتی در کنار دستگاه شیارزن چیست؟
برش مصالح با سرعت بالا حجم بسیار عظیمی از خاک و غبار تولید میکند. جاروبرقی صنعتی با اتصال به پورت دستگاه، این غبار را در لحظه میمکد تا از بیماریهای تنفسی کاربر، کاهش دید محیطی و همچنین نفوذ خاک به داخل موتور و خرابی دستگاه جلوگیری کند.
۵. چگونه عمق و عرض برش را در دستگاههای شیارکن تنظیم کنیم؟
عمق برش از طریق پیچ تنظیم روی کفی دستگاه (Base Plate) و تغییر زاویه کفی نسبت به تیغه تنظیم میشود. برای تنظیم عرض برش در مدلهای دوتیغ، باید مهره شفت را باز کرده و تعداد واشرهای فاصلهانداز (اسپیسر) بین دو تیغه را کم یا زیاد کنید.
